Изоляционный материал	Пенополиизоцианурат
Функциональное назначение	Кровля	Стена (вертикальное, горизонтальное расположение), потолок
Максимальная длина, мм.	15 000	15 000
Ширина панели, мм.	1 000	1 000/1 150
Тип наружной обшивки	Оцинкованная тонколистовая сталь с защитно-декоративным полимерным покрытием
Толщина наружной обшивки, мм.	0,4 - 0,6
Тип внутренней обшивки	Фольга, фольгированная бумага, крафт-бумага
Цвета	В соответствии с классификацией RAL

*Стеновые панели шириной 1000 мм изготавливаются по индивидуальному заказу. Объем заказа и сроки поставки необходимо согласовывать со специалистом SMARTOPAN.

Физико-механические показатели стеновых и кровельных сэндвич-панелей (MonoPanel) с изоляционным материалом из пенополиизоцианурата

Наименование показателя	Предельное значение
Прочность на сжатие при 10%-й линейной деформации, кПа, не менее	120
Прочность при растяжении, кПа, не менее	100

Технические характеристики кровельных и стеновых монопанелей

Толщина панели, мм.	Масса на 1 м длины, кг			Расчетное термическое сопротивление Rk, м² × °С/Вт**
	Кровельная	Стеновая
	1000	1000	1150
50	7,26	6,49	7,42	2,23
60	7,68	6,91	7,90	2,68
80	8,52	7,75	8,87	3,57
100	9,36	8,59	9,83	4,46
120	10,20	9,43	10,80	5,36
150	11,46	10,69	12,25	6,70
200	13,56	12,79	14,66	8,93
220	-	13,63	15,63	9,82

Предельные отклонения геометрических параметров на сэндвич-панели стеновые и кровельные (MonoPanel) с изоляционным слоем из пенополиизоцианурата указаны в ТНПА (СТБ, ТУ) на продукцию.

Рекомендуем за информацией по предельным отклонениям геометрических параметров обращаться к менеджерам компании SMARTOPAN

Изоляционные материалы сэндвич-панелей SMARTOPAN

В зависимости от функционального назначения сэндвич-панелей и среды применения SMARTOPAN предлагает следующие варианты их исполнения с изоляционным материалом из:

минеральной ваты на основе базальтового волокна;
пенополиизоцианурата.

Пенополиизоцианурат

Пенополиизоцианурат (PIR)- является неплавкой термореактивной пластмассой с ячеистой структурой, которая придает материалу механическую прочность. Материал обладает самым низким коэффициентом теплопроводности.

Пенополиизоцианурат химически нейтрален к кислотным и щелочным средам, может работать в грунте и служить антикоррозионной защитой металла. Данный материал не токсичен, не подвержен разложению и гниению, не разрушается под воздействием сезонных температурных колебаний, атмосферных осадков, агрессивной промышленной атмосферы, не является пищей и местом обитания для грызунов и насекомых. PIR имеет высокие показатели по пожарной безопасности, что расширяет область применения данного материала.

Физико-технические свойства и пожарно-технические характеристики пенополиизоцианурата*

Наименование показателя	Предельное значение
Кажущаяся плотность, кг/м³	не более 55
Теплопроводность, Вт/(м·°К), не более	0,022
Водопоглощение по объему за 24 ч. при насыщении водой, %, не более	2,0
Сорбционная влажность за 24ч. по массе при относительной влажности воздуха 90%, %, не более	2,0
Стабильность размеров при 80 °С за 24 ч, %, не более	2,0
Группа горючести	Г1, Г2

*Технические характеристики приведены в соответствии с требованиями ТНПА на продукцию SMARTOPAN.

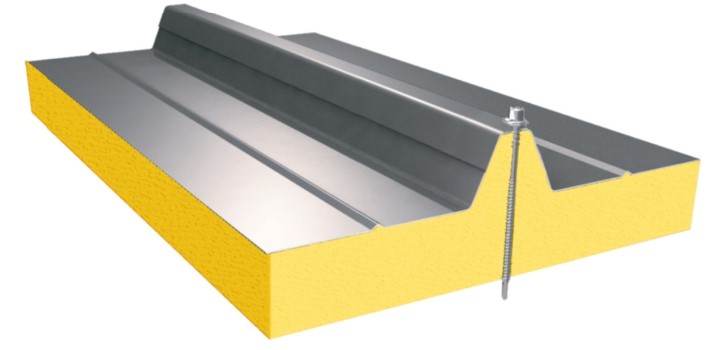

Замковое соединение кровельных сэндвич-панелей

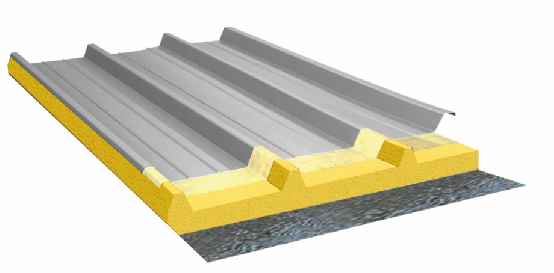

Особенности конструкции кровельных монопанелей с одинарным кровельным замком

наполнитель - пенополиизоцианурат
эстетичный вид панели в сборе
простая сборка и монтаж панелей
ширина панелей 1000 мм

Виды покрытий и профилирования наружной обшивки стеновых монопанелей

На наружной поверхности сэндвич-панелей могут применяться различные металлы, например сталь (сталь с защитно-декоративным полимерным покрытием, нержавеющая сталь).

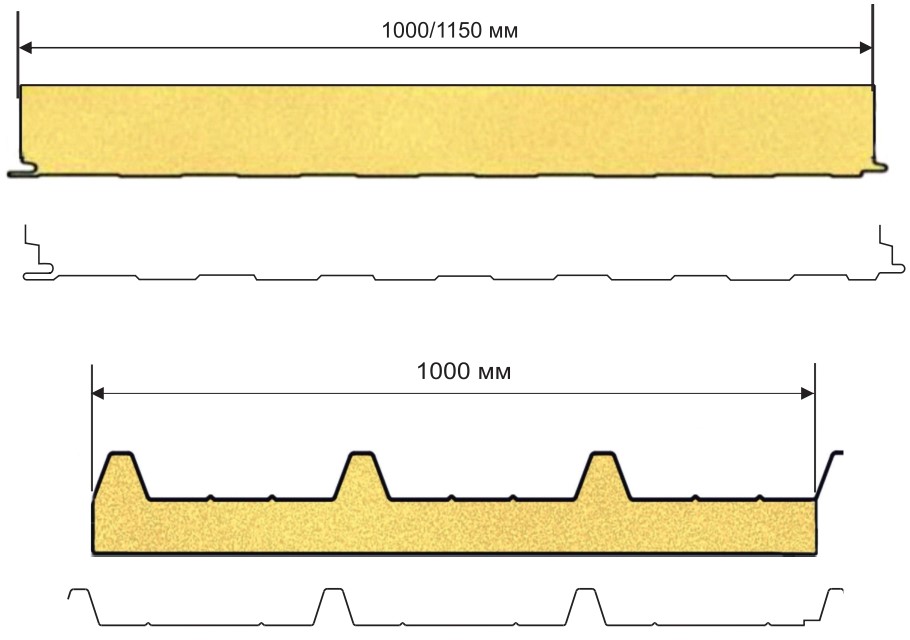

Типы профилирования кровельных монопанелей

Стандартные цветовые решения для сэндвич-панелей SMARTOPAN:

SMARTOPAN осуществляет под заказ производство и поставку сэндвич-панелей в любых цветовых решениях, не только в соответствии с классификацией RAL, но и покрытия Принтек.

Все цвета принято разделять на три группы: очень светлые, светлые и темные цвета. В следствии нагрева наружной металлической обшивки под воздействием солнечных лучей, особенно в летний период, отдельные светлые цвета и все темные цвета подвержены термическому расширению. Поэтому при выборе цвета панелей для внешних ограждающих конструкций необходимо учитывать возможную деформацию панелей, из-за разности температур наружной и внутренней поверхности металлических обшивок. Рекомендуем за консультацией обращаться к менеджерам компании.

Пример разделения цветов обшивок по группам:

Группа I		Группа II		Группа III
RAL	C°	RAL	C°	RAL	C°
9002	54	1001	57	2002	67
9003	54	1002	57	6010	67
9010	52	7038	57	8025	68
9001	53	9006	57	8004	69
1013	54	1007	59	5007	69
1015	54	1024	59	6001	70
1018	54	2003	60	3000	70
1016	55	6021	60	6002	71
7035	55	1020	61	3002	71
6019	55	7001	61	6003	71
		2000	61	3009	71
		6018	61	5009	71
		7002	61	7015	71
		6011	61	5010	75
		5012	61	5005	78
		2004	61	8016	78
		1006	61	6005	78
		8023	61	6008	79
		7004	61	5013	80
				6020	75
				9005	80
				7024	80
