Изоляционный материал	Пенополиизоцианурат
Функциональное назначение	Стена (вертикальное, горизонтальное расположение), потолок
Максимальная длина, мм.	15 000
Ширина панели, мм.	1 000/1 150
Тип наружной обшивки	Оцинкованная тонколистовая сталь с защитно-декоративным полимерным покрытием
Толщина наружной обшивки, мм.	0,45 - 0,7
Тип внутренней обшивки	Оцинкованная тонколистовая сталь с защитно-декоративным полимерным покрытием
Толщина внутренней обшивки, мм.	0,45 - 0,7
Вид профилирования	Чередующаяся трапеция; микропрофилирование; V-образное углубление; гладкая поверхность
Цвета	В соответствии с классификацией RAL

Технические характеристики панелей стеновых трехслойных с двойным замком с открытым креплением и изоляционным материалом из пенополиизоцианурата

Толщина панели, мм.	Масса на 1 м длины, кг		Расчетное термическое сопротивление Rk, м² × °С/Вт**
	Двойной замок с открытым креплением
	1000*	1150
50	10,53	12,00	2,53
60	10,95	12,48	3,11
80	11,79	13,45	4,14
100	12,63	14,42	5,07
120	13,47	15,38	6,12
150	14,73	16,83	7,54
200	16,83	19,25	10,8

*Панели шириной 1000 мм изготавливаются по индивидуальному заказу. Объем заказа и сроки поставки необходимо согласовывать со специалистом SMARTOPAN.

**Для подбора сэндвич-панелей данные по термическому сопротивлению необходимо запрашивать у специалистов SMARTOPAN

Стеновые сэндвич-панели с двойным замком со скрытым креплением и изоляционным материалом из пенополиизоцианурата

Изоляционный материал	Пенополиизоцианурат
Функциональное назначение	Стена (вертикальное, горизонтальное расположение), потолок
Максимальная длина, мм.	15 000
Ширина панели, мм.	1 000
Тип наружной обшивки	Оцинкованная тонколистовая сталь с защитно-декоративным полимерным покрытием
Толщина наружной обшивки, мм.	0,45 - 0,7
Тип внутренней обшивки	Оцинкованная тонколистовая сталь с/без защитно-декоративным полимерным покрытием
Толщина внутренней обшивки, мм.	0,45 - 0,7
Вид профилирования	Чередующаяся трапеция; микропрофилирование; V-образное углубление; гладкая поверхность
Цвета	В соответствии с классификацией RAL

Технические характеристики панелей стеновых трехслойных с двойным замком со скрытым креплением и изоляционным материалом из пенополиизоцианурата

Толщина панели, мм.	Масса на 1 м длины, кг	Расчетное термическое сопротивление Rk, м² × °С/Вт*
50	11,10	2,53
80	12,36	4,14
100	13,20	5,07
150	15,30	7,54
200	17,40	10,8

*Для подбора сэндвич-панелей данные по термическому сопротивлению необходимо запрашивать у специалистов SMARTOPAN

Физико-механические показатели стеновых сэндвич-панелей с изоляционным материалом из пенополиизоцианурата

Наименование показателя	Предельное значение
Прочность на сжатие при 10%-й линейной деформации, кПа, не менее	120
Прочность при растяжении, кПа, не менее	100
Прочность при сдвиге, кПа, не менее	120

Защитная пленка

Защитная пленка предохраняет защитно-декоративное полимерное покрытие панели при перевозке и монтаже. Перед монтажом она удаляется с замковой части панели. С внешней стороны защитную пленку необходимо снять сразу после завершения монтажа, во избежание нарушения их эстетичного внешнего вида. Подробная информация по складированию, хранению и удалению защитной пленки предоставлена в инструкции по обработке и монтажу.

Пожарная безопасность сэндвич-панелей SMARTOPAN

Стеновые и кровельные сэндвич-панели SMARTOPAN с теплоизоляционным слоем из пенополиизоцианурата имеют высокие показатели по огнестойкости и пожарной безопасности, что подтверждено соответствующими сертификатами государственных организаций Беларуси и России.

Изоляционные материалы сэндвич-панелей SMARTOPAN

В зависимости от функционального назначения сэндвич-панелей и среды применения SMARTOPAN предлагает следующие варианты их исполнения с изоляционным материалом из:

минеральной ваты на основе базальтового волокна;
пенополиизоцианурата.

Пенополиизоцианурат

Пенополиизоцианурат (PIR)- является неплавкой термореактивной пластмассой с ячеистой структурой, которая придает материалу механическую прочность. Материал обладает самым низким коэффициентом теплопроводности.

Пенополиизоцианурат химически нейтрален к кислотным и щелочным средам, может работать в грунте и служить антикоррозионной защитой металла. Данный материал не токсичен, не подвержен разложению и гниению, не разрушается под воздействием сезонных температурных колебаний, атмосферных осадков, агрессивной промышленной атмосферы, не является пищей и местом обитания для грызунов и насекомых. PIR имеет высокие показатели по пожарной безопасности, что расширяет область применения данного материала.

Физико-технические свойства и пожарно-технические характеристики пенополиизоцианурата*

Наименование показателя	Предельное значение
Кажущаяся плотность, кг/м³	не более 55
Теплопроводность, Вт/(м·°К), не более	0,022
Водопоглощение по объему за 24 ч. при насыщении водой, %, не более	2,0
Сорбционная влажность за 24ч. по массе при относительной влажности воздуха 90%, %, не более	2,0
Стабильность размеров при 80 °С за 24 ч, %, не более	2,0
Группа горючести	Г1, Г2

*Технические характеристики приведены в соответствии с требованиями ТНПА на продукцию SMARTOPAN.

Типы профилирования стеновых сэндвич-панелей с изоляционным материалом из пенополиизоцианурата

Все типы профилирования (V-образное углубление, волнообразная поверхность (микропрофилирование), чередующаяся трапеция, гладкая поверхность) могут применяться в различных комбинациях для наружной и внутренней металлических обшивок стеновых сэндвич-панелей с наполнителем из минеральной ваты, пенополиизоцианурата.

Типы стеновых сэндвич-панелей в структуре замковых соединений

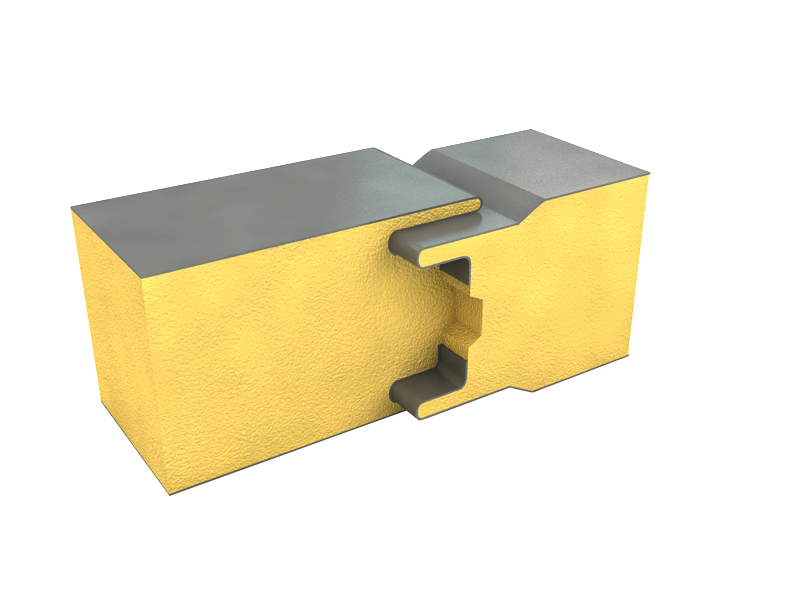

Замок с пазогребневым соединением «шип-паз»(100-200)

Особенности конструкции панелей с двойным замком с пазогребневым соединением «шип-паз»:

наполнитель - пенополиизоцианурат;
повышает уровень герметичности в стыке панелей;
дополнительный замок из пенополиизоцианурата, в сердцевине улучшает характеристики теплопроводности и поддерживает необходимый температурный режим в помещении;
удобный и простой монтаж;

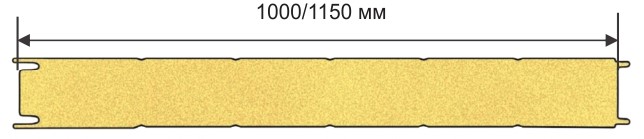

ширина панелей 1000*, 1150 мм.

* Панели шириной 1000 мм изготавливаются по индивидуальному заказу. Объем заказа и сроки поставки необходимо согласовывать со специалистами SMARTOPAN.

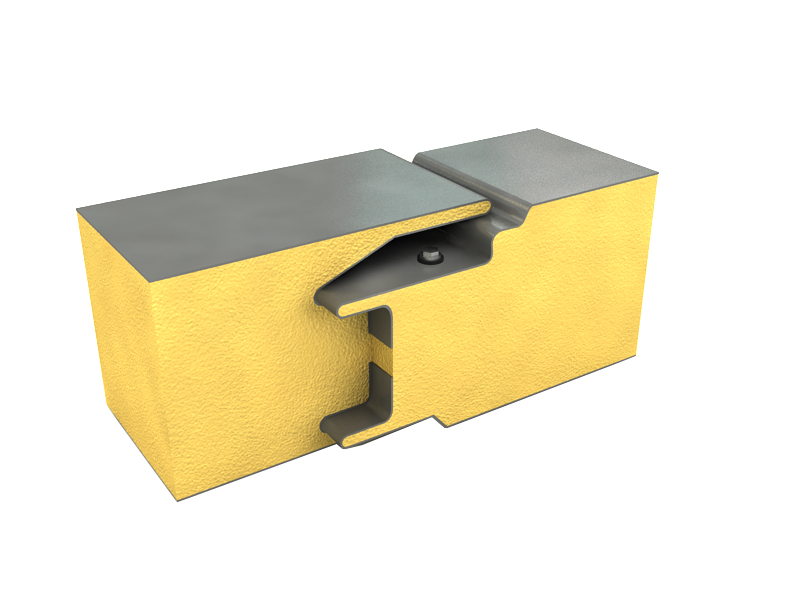

Двойной замок со скрытым креплением(50/80/100/150/200)

Особенности конструкции панелей с двойным замком со скрытым креплением:

наполнитель - пенополиизоцианурат;
скрытый саморез обеспечивает ровную поверхность в месте соединения панелей;
простая сборка и монтаж панелей;
обеспечивает высокую изоляцию;
ширина панелей 1000 мм.

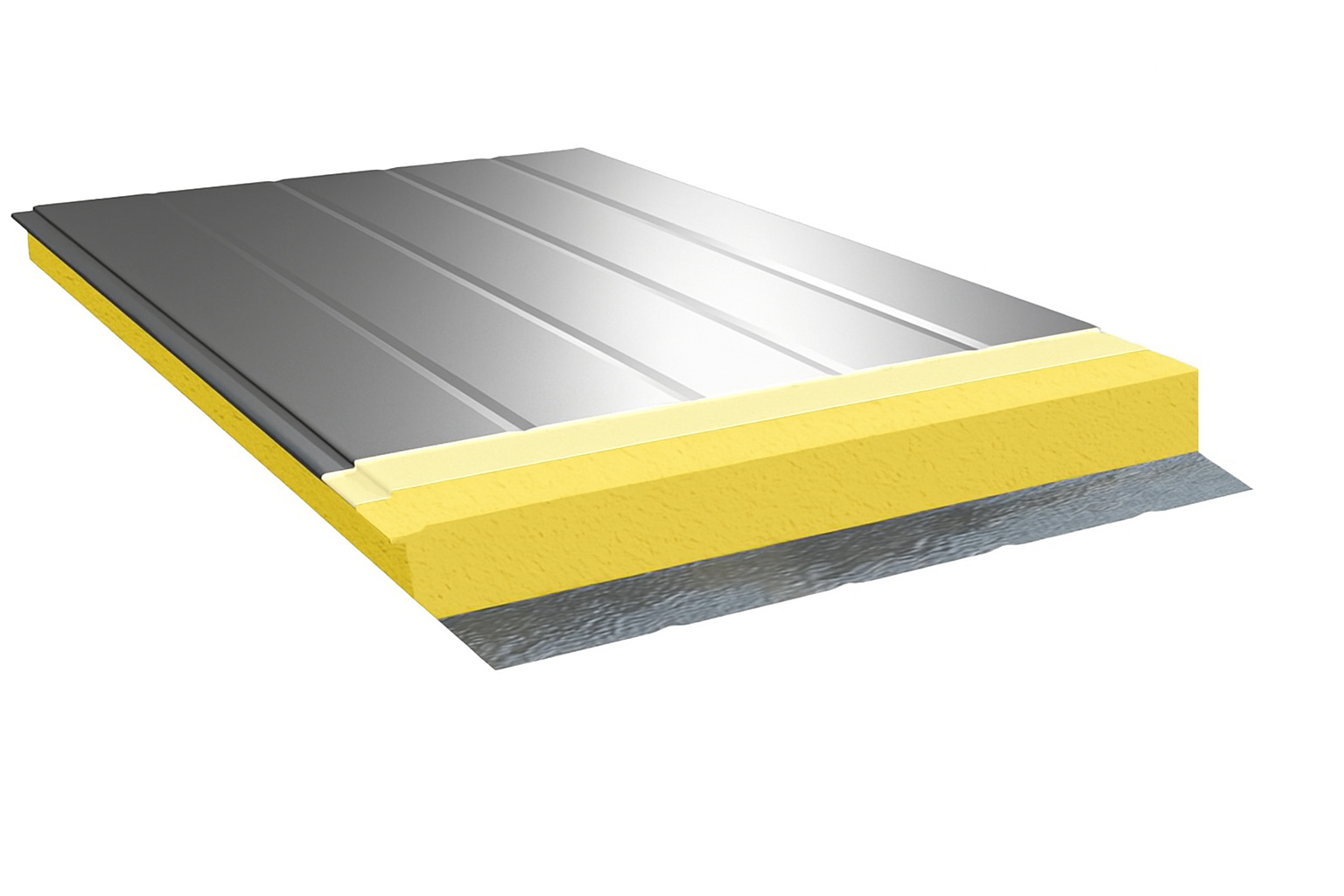

Нержавеющая сталь

Главные достоинства: высокие антикоррозионные свойства, прочность, износостойкость и эстетичный внешний вид. Хром, содержащийся в «нержавейке», образует на ее поверхности защитную пленку. Панели с такой «броней» не боятся ни повышенной влажности, ни кислых сред, ни загрязненных атмосфер, ни повышенных температур. Надежная защищает здания в агрессивной среде.

Область применения: зоны климатического воздействия (прибрежные участки с большой засоленностью воздуха), производственные помещения с высокой влажностью, постоянной конденсацией, кислой средой, объекты, где есть воздействие факторов производственного характера: химическая обработка, физическая очистка и т.д. Широко применяется в пищевом производстве.
