Изоляционный материал	Пенополиизоцианурат
Функциональное назначение	Кровля
Максимальная длина, мм.	15 000
Ширина панели, мм.	1 000
Тип наружной обшивки	Оцинкованная тонколистовая сталь с защитно-декоративным полимерным покрытием
Толщина наружной обшивки, мм.	0,45 - 0,6
Тип внутренней обшивки	Оцинкованная тонколистовая сталь без/с защитно-декоративным полимерным покрытием
Толщина внутренней обшивки, мм.	0,4 - 0,6
Вид профилирования	Чередующаяся трапеция; микропрофилирование; V-образное углубление; гладкая поверхность
Цвета	В соответствии с классификацией RAL

Габаритные размеры панелей

Толщина изоляционного материала, мм.	50	60	80	100	120	150	200
Общая толщина с учетом профилирования, мм.	93	103	123	143	163	193	243

Технические характеристики кровельных сэндвич-панелей со сквозным креплением и изоляционным материалом из пенополиизоцианурата

Толщина панели, мм.	Масса на 1 м длины, кг	Расчетное термическое сопротивление Rk, м² × °С/Вт*

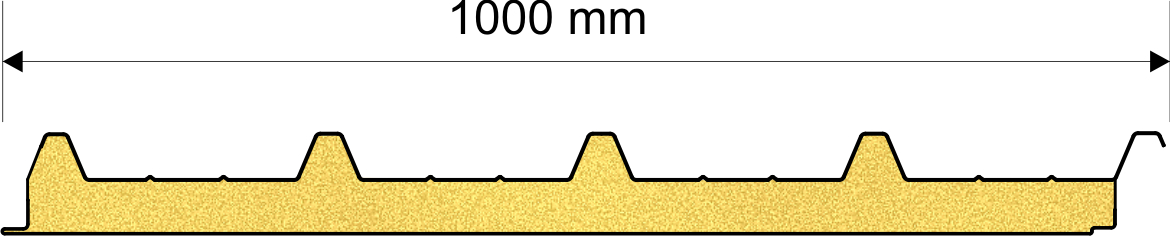

	Кровельный замок со сквозным креплением
	1000 мм.
50	11,29	2,53
60	11,71	3,11
80	12,55	4,14
100	13,39	5,07
120	14,23	6,12
150	15,49	7,54
200	17,59	10,8

*Для подбора сэндвич-панелей данные по термическому сопротивлению необходимо запрашивать у специалистов SMARTOPAN

Физико-механические показатели кровельных сэндвич-панелей с изоляционным материалом из пенополиизоцианурата

Наименование показателя	Предельное значение
Прочность на сжатие при 10%-й линейной деформации, кПа, не менее	100
Прочность при растяжении, кПа, не менее	60
Прочность при сдвиге, кПа, не менее	90

ащитная пленка

Защитная пленка предохраняет защитно-декоративное полимерное покрытие панели при перевозке и монтаже. Перед монтажом она удаляется с замковой части панели. С внешней стороны защитную пленку необходимо снять сразу после завершения монтажа, во избежание нарушения их эстетичного внешнего вида. Подробная информация по складированию, хранению и удалению защитной пленки предоставлена в инструкции по обработке и монтажу.

Пожарная безопасность сэндвич-панелей SMARTOPAN

Стеновые и кровельные сэндвич-панели SMARTOPAN с теплоизоляционным слоем из пенополиизоцианурата имеют высокие показатели по огнестойкости и пожарной безопасности, что подтверждено соответствующими сертификатами государственных организаций Беларуси и России.

Изоляционные материалы сэндвич-панелей SMARTOPAN

В зависимости от функционального назначения сэндвич-панелей и среды применения SMARTOPAN предлагает следующие варианты их исполнения с изоляционным материалом из:

минеральной ваты на основе базальтового волокна;
пенополиизоцианурата.

Пенополиизоцианурат

Пенополиизоцианурат (PIR)- является неплавкой термореактивной пластмассой с ячеистой структурой, которая придает материалу механическую прочность. Материал обладает самым низким коэффициентом теплопроводности.

Пенополиизоцианурат химически нейтрален к кислотным и щелочным средам, может работать в грунте и служить антикоррозионной защитой металла. Данный материал не токсичен, не подвержен разложению и гниению, не разрушается под воздействием сезонных температурных колебаний, атмосферных осадков, агрессивной промышленной атмосферы, не является пищей и местом обитания для грызунов и насекомых. PIR имеет высокие показатели по пожарной безопасности, что расширяет область применения данного материала.

Физико-технические свойства и пожарно-технические характеристики пенополиизоцианурата*

Наименование показателя	Предельное значение
Кажущаяся плотность, кг/м³	не более 55
Теплопроводность, Вт/(м·°К), не более	0,022
Водопоглощение по объему за 24 ч. при насыщении водой, %, не более	2,0
Сорбционная влажность за 24ч. по массе при относительной влажности воздуха 90%, %, не более	2,0
Стабильность размеров при 80 °С за 24 ч, %, не более	2,0
Группа горючести	Г1, Г2

*Технические характеристики приведены в соответствии с требованиями ТНПА на продукцию SMARTOPAN.

Кровельные сэндвич-панели трапециевидной формы со сквозным креплением применяются в кровельных конструкциях при строительстве всех типов зданий и сооружений, в том числе для скатных крыш (более 4° у крыш с одной панелью в направлении ската).

Надежный замок кровельной панели исключает попадание влаги и протечки, которая может возникнуть из-за разгерметизации фальца вследствие температурного расширения металла.

Виды покрытий и профилирования наружной и внутренней обшивок кровельных сэндвич-панелей

На внешней и внутренней поверхностях сэндвич-панелей могут применяться такие металлы, как сталь с защитно-декоративным полимерным покрытием, нержавеющая сталь.

Особенности конструкции кровельной панели:

надежная изоляция и герметичность замкового соединения;
используется при ширине панели 1000 мм.

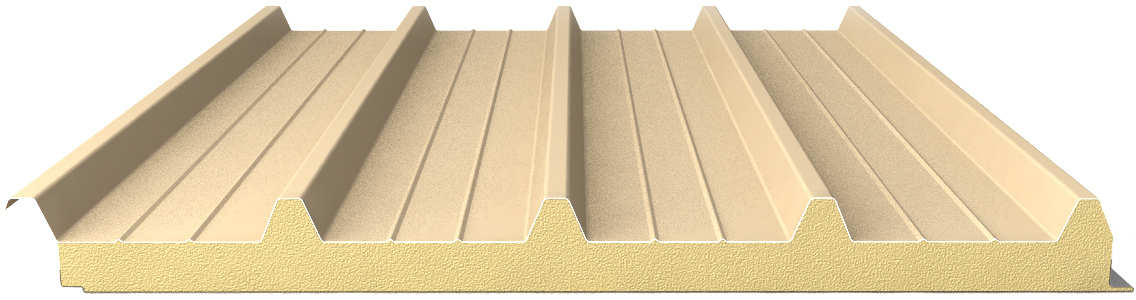

Типы профилирования кровельных сэндвич-панелей

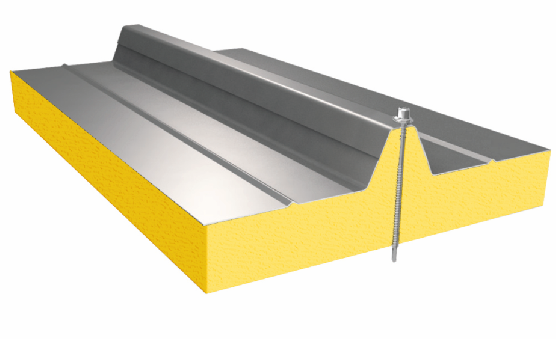

Замковое соединение кровельных сэндвич-панелей

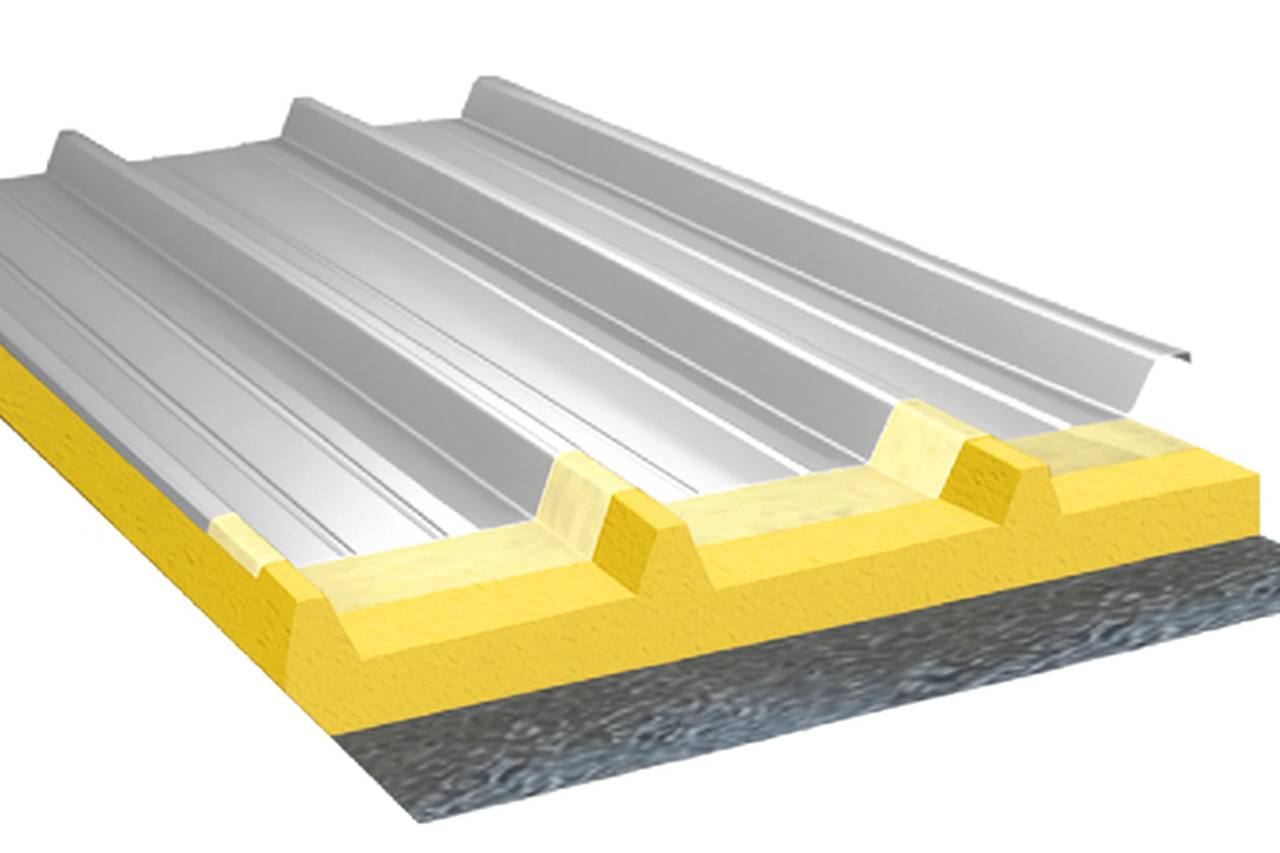

Нержавеющая сталь

Главные достоинства: высокие антикоррозионные свойства, прочность, износостойкость и эстетичный внешний вид. Хром, содержащийся в «нержавейке», образует на ее поверхности защитную пленку. Панели с такой «броней» не боятся ни повышенной влажности, ни кислых сред, ни загрязненных атмосфер, ни повышенных температур. Надежная защищает здания в агрессивной среде.

Область применения: зоны климатического воздействия (прибрежные участки с большой засоленностью воздуха), производственные помещения с высокой влажностью, постоянной конденсацией, кислой средой, объекты, где есть воздействие факторов производственного характера: химическая обработка, физическая очистка и т.д. Широко применяется в пищевом производстве.
