Изоляционный материал	Пенополиизоцианурат
Функциональное назначение	Стена (вертикальное, горизонтальное расположение), потолок
Максимальная длина, мм.	15 000

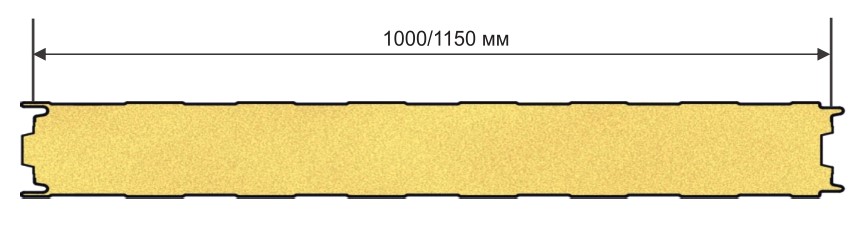

Ширина панели, мм.	1 000/1 150
Тип наружной обшивки	Оцинкованная тонколистовая сталь с защитно-декоративным полимерным покрытием
Толщина наружной обшивки, мм.	0,45 - 0,7
Тип внутренней обшивки	Оцинкованная тонколистовая сталь с/без защитно-декоративным полимерным покрытием
Толщина внутренней обшивки, мм.	0,45 - 0,7
Вид профилирования	Чередующаяся трапеция; микропрофилирование; V-образное углубление; гладкая поверхность
Цвета	В соответствии с классификацией RAL

Технические характеристики панелей стеновых трехслойных с пазогребневым соединением «шип-паз» и изоляционным материалом из пенополиизоцианурата

Толщина панели, мм.	Масса на 1 м длины, кг		Расчетное термическое сопротивление Rk, м² × °С/Вт**
	Замок с пазогребневым соединением «шип-паз»
	1000*	1150
100	12,63	14,42	5,07
120	13,47	15,38	6,12
150	14,73	16,83	7,54
200	16,83	19,25	10,8
220	17,67	20,21	11,2

*Панели шириной 1000 мм изготавливаются по индивидуальному заказу. Объем заказа и сроки поставки необходимо согласовывать со специалистом SMARTOPAN.

**Для подбора сэндвич-панелей данные по термическому сопротивлению необходимо запрашивать у специалистов SMARTOPAN

Стеновые сэндвич-панели с двойным замком со скрытым креплением и изоляционным материалом из пенополиизоцианурата

Изоляционный материал	Пенополиизоцианурат
Функциональное назначение	Стена (вертикальное, горизонтальное расположение), потолок
Максимальная длина, мм.	15 000
Ширина панели, мм.	1 000
Тип наружной обшивки	Оцинкованная тонколистовая сталь с защитно-декоративным полимерным покрытием
Толщина наружной обшивки, мм.	0,45 - 0,7
Тип внутренней обшивки	Оцинкованная тонколистовая сталь с/без защитно-декоративным полимерным покрытием
Толщина внутренней обшивки, мм.	0,45 - 0,7
Вид профилирования	Чередующаяся трапеция; микропрофилирование; V-образное углубление; гладкая поверхность
Цвета	В соответствии с классификацией RAL

Технические характеристики панелей стеновых трехслойных с двойным замком со скрытым креплением и изоляционным материалом из пенополиизоцианурата

Толщина панели, мм.	Масса на 1 м длины, кг	Расчетное термическое сопротивление Rk, м² × °С/Вт*
50	11,10	2,53
80	12,36	4,14
100	13,20	5,07
150	15,30	7,54
200	17,40	10,8

*Для подбора сэндвич-панелей данные по термическому сопротивлению необходимо запрашивать у специалистов SMARTOPAN

Физико-механические показатели стеновых сэндвич-панелей с изоляционным материалом из пенополиизоцианурата

Наименование показателя	Предельное значение
Прочность на сжатие при 10%-й линейной деформации, кПа, не менее	120
Прочность при растяжении, кПа, не менее	100
Прочность при сдвиге, кПа, не менее	120

Защитная пленка

Защитная пленка предохраняет защитно-декоративное полимерное покрытие панели при перевозке и монтаже. Перед монтажом она удаляется с замковой части панели. С внешней стороны защитную пленку необходимо снять сразу после завершения монтажа, во избежание нарушения их эстетичного внешнего вида. Подробная информация по складированию, хранению и удалению защитной пленки предоставлена в инструкции по обработке и монтажу.

Пожарная безопасность сэндвич-панелей SMARTOPAN

Стеновые и кровельные сэндвич-панели SMARTOPAN с теплоизоляционным слоем из пенополиизоцианурата имеют высокие показатели по огнестойкости и пожарной безопасности, что подтверждено соответствующими сертификатами государственных организаций Беларуси и России.

Изоляционные материалы сэндвич-панелей SMARTOPAN

В зависимости от функционального назначения сэндвич-панелей и среды применения SMARTOPAN предлагает следующие варианты их исполнения с изоляционным материалом из:

минеральной ваты на основе базальтового волокна;
пенополиизоцианурата.

Пенополиизоцианурат

Пенополиизоцианурат (PIR)- является неплавкой термореактивной пластмассой с ячеистой структурой, которая придает материалу механическую прочность. Материал обладает самым низким коэффициентом теплопроводности.

Пенополиизоцианурат химически нейтрален к кислотным и щелочным средам, может работать в грунте и служить антикоррозионной защитой металла. Данный материал не токсичен, не подвержен разложению и гниению, не разрушается под воздействием сезонных температурных колебаний, атмосферных осадков, агрессивной промышленной атмосферы, не является пищей и местом обитания для грызунов и насекомых. PIR имеет высокие показатели по пожарной безопасности, что расширяет область применения данного материала.

Физико-технические свойства и пожарно-технические характеристики пенополиизоцианурата*

Наименование показателя	Предельное значение
Кажущаяся плотность, кг/м³	не более 55
Теплопроводность, Вт/(м·°К), не более	0,022
Водопоглощение по объему за 24 ч. при насыщении водой, %, не более	2,0
Сорбционная влажность за 24ч. по массе при относительной влажности воздуха 90%, %, не более	2,0
Стабильность размеров при 80 °С за 24 ч, %, не более	2,0
Группа горючести	Г1, Г2

*Технические характеристики приведены в соответствии с требованиями ТНПА на продукцию SMARTOPAN.

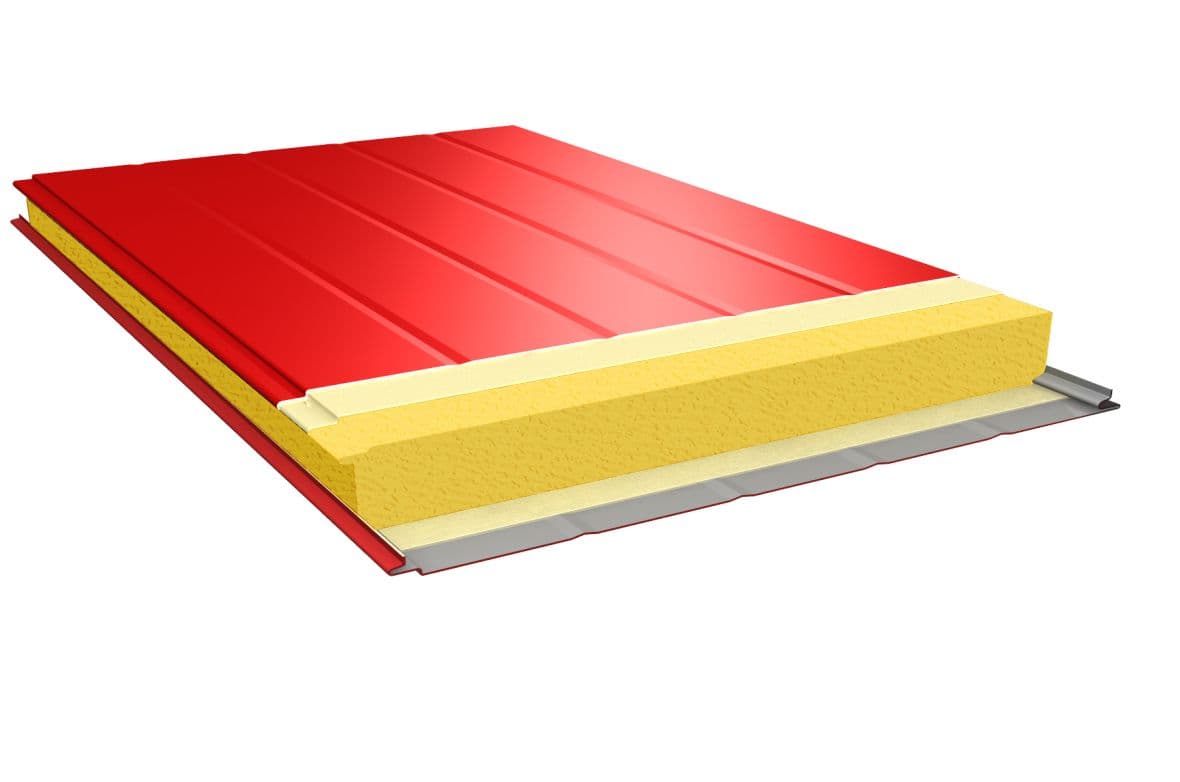

Стеновые сэндвич-панели используются в качестве вертикальных, горизонтальных и наклонных ограждающих строительных конструкций при возведении зданий промышленного и гражданского назначения, например, производственных, складских зданий, логистических комплексов, торговых павильонов, спортивных сооружений.

Типы профилирования наружной и внутренней обшивок стеновых сэндвич-панелей

На внешней и внутренней поверхностях сэндвич-панелей могут применяться различные металлы, например сталь (сталь с защитно-декоративным полимерным покрытием, нержавеющая сталь).

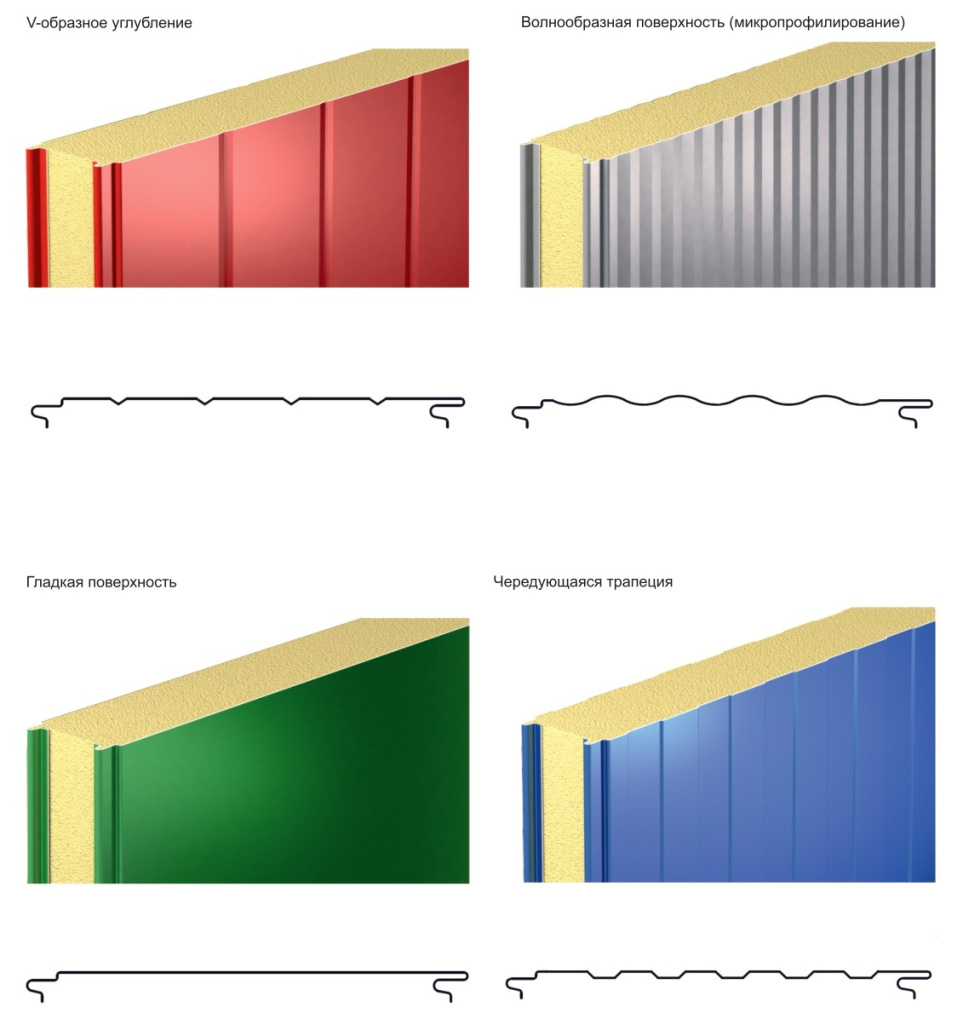

Типы профилирования стеновых сэндвич-панелей с изоляционным материалом из пенополиизоцианурата

Все типы профилирования (V-образное углубление, волнообразная поверхность (микропрофилирование), чередующаяся трапеция, гладкая поверхность) могут применяться в различных комбинациях для наружной и внутренней металлических обшивок стеновых сэндвич-панелей с наполнителем из минеральной ваты, пенополиизоцианурата.

Типы стеновых сэндвич-панелей в структуре замковых соединений

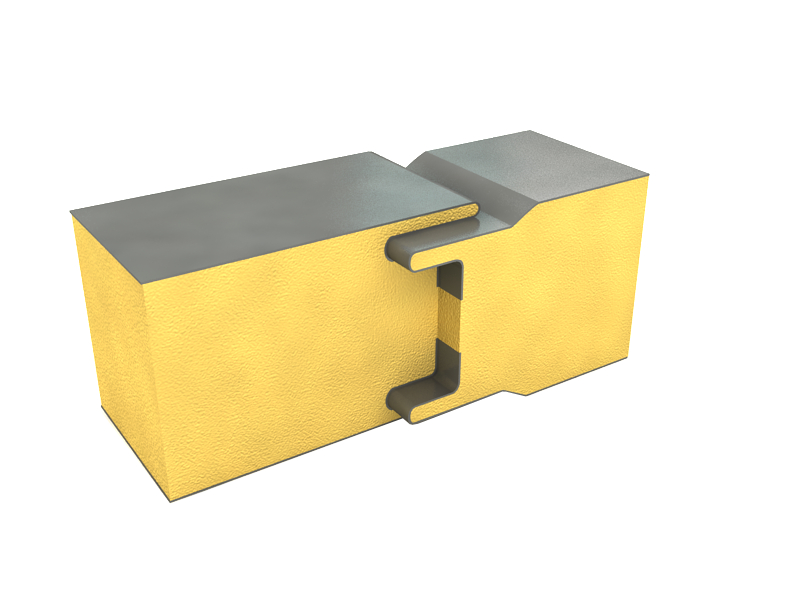

Двойной замок с открытым креплением(40-80)

Особенности конструкции панелей с двойным замком с открытым креплением:

наполнитель - пенополиизоцианурат;
эстетичный вид панели в сборе;
простая сборка и монтаж панелей;
ширина панелей 1000*, 1150 мм.

* Панели шириной 1000 мм изготавливаются по индивидуальному заказу. Объем заказа и сроки поставки необходимо согласовывать со специалистами SMARTOPAN.

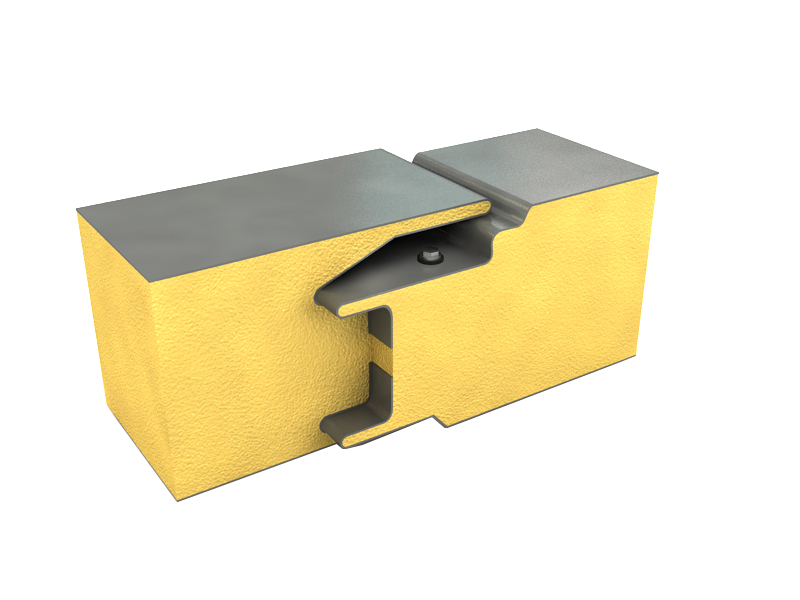

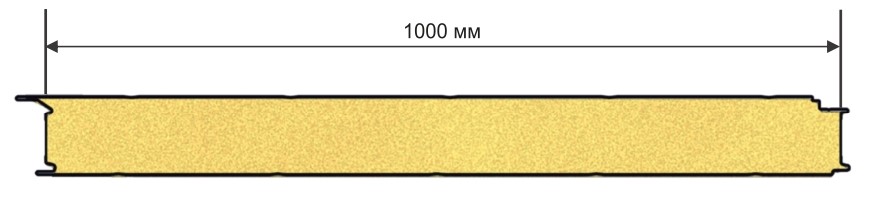

Двойной замок со скрытым креплением(50/80/100/150/200)

Особенности конструкции панелей с двойным замком со скрытым креплением:

наполнитель - пенополиизоцианурат;
скрытый саморез обеспечивает ровную поверхность в месте соединения панелей;
простая сборка и монтаж панелей;
обеспечивает высокую изоляцию;
ширина панелей 1000 мм.

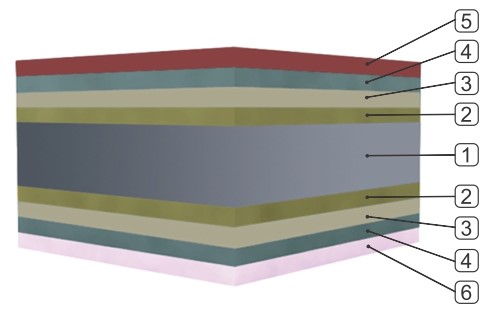

Структура стального листа

1. Лист стальной

2. Цинковое покрытие

3. Пассирующий слой

4. Грунтовка

5. Полимерное покрытие (полиэстер, ПВДФ и др.)

6. Защитная эмаль

Для производства сэндвич-панелей SMARTOPAN используются тонкие холоднокатаные листы:

стальные (толщина - 0,4-0,7 мм, оцинкованные с двух сторон, с грунтовкой и защитным покрытием)
нержавеющая сталь (толщина - 0,5 мм)

Виды полимерных покрытий

Покрытия для наружного и внутреннего применения:

Полиэстер

Полиэстер (полиэфирная эмаль) является одним из наиболее распространенных полимерных покрытий для стального оцинкованного листа. Рекомендуется для использования в строительстве. Подходит для объектов, где не требуются высокая погодоустойчивость и коррозийная стойкость.

ПВДФ (PVDF)

PVDF (на основе поливинилдифторида) - полимерное покрытие, обладающее высокой коррозионной стойкостью, сопротивляемостью к ультрафиолетовому излучению, в течение долгого времени сохраняющее цвет и блеск. Применяется для использования в агрессивной среде. Покрытие легко формуется и очищается. При жестких требованиях по коррозионной устойчивости применяется PVDF НВ с увеличенным слоем грунтовки.

ПЛАСТИЗОЛ (PVC)

Полимер, состоящий из поливинилхлорида и пластификаторов. Благодаря большой толщине (0,2 мм) это покрытие - самое устойчивое к механическим повреждениям, обладает высокой коррозионной стойкостью, что создает дополнительную защиту в условиях загрязненной окружающей среды или на морском побережье, однако оно обладает сравнительно низкой температурной стойкостью и быстро выцветает на солнце. Рекомендуется применять светлые цвета пластизола, которые меньше выгорают, нагреваются и лучше отражают свет. Покрытие имеет рельефную поверхность - тиснение, имитирующее кожу или штриховую насечку, которое не дает солнечных бликов.

Пурал (Pural)

Pural - это покрытие на основе полиуретановой смолы с толстым слоем износостойкой грунтовки. Покрытие Pural разработано специально для кровель и водосточных систем. Хорошо выдерживает механический износ и ультрафиолетовое излучение, имеет высокую коррозийную стойкость и хорошие свойства формования даже при низких температурах (-15°С).

Нержавеющая сталь

Главные достоинства: высокие антикоррозионные свойства, прочность, износостойкость и эстетичный внешний вид. Хром, содержащийся в «нержавейке», образует на ее поверхности защитную пленку. Панели с такой «броней» не боятся ни повышенной влажности, ни кислых сред, ни загрязненных атмосфер, ни повышенных температур. Надежная защищает здания в агрессивной среде.

Область применения: зоны климатического воздействия (прибрежные участки с большой засоленностью воздуха), производственные помещения с высокой влажностью, постоянной конденсацией, кислой средой, объекты, где есть воздействие факторов производственного характера: химическая обработка, физическая очистка и т.д. Широко применяется в пищевом производстве.

Пленка-ламинат (Foodsafe)

Данный тип покрытия предназначен для внутреннего применения, обеспечивает гарантированное качество продуктов при непосредственном контакте с пищевыми продуктами, в частности, в технологических и складских помещениях. Применяется на объектах с высокими гигиеническими требованиями.

Обладает высокой износостойкостью, легко поддается очистке. Пищевая плленка-ламинат прекрасно выдерживает формование и имеет износостойкую слабоглянцевую гладкую поверхность.

Технические характеристики полимерных покрытий

Характеристики*	Покрытия для наружного и внутреннего применения					Покрытия для внутреннего применения
Характеристики*	Полиэстер	ПВДФ	ПВДФ HB	Пурал	Пластизол	Полиэстер (для внутреннего применения)	Ламинат
Номинальная толщина покрытия, мкм	˃24	27	40	50	200	25	120
Покрытие с наружной стороны, мм	≥18	20	20	30	200	19	120
Грунтовка, мкм	≥6	7	20	20	5-8	6	6
Поверхность	гладкая	гладкая	Гладкая	Низкоструктурная	Тиснение	Гладкая	Гладкая
Глянец, Gardner 60°	30-40	30-40	30-40	34-46	20-40	15-90	7-13
Макс. Рабочая температура, °С	90	110	110	100	80	90	60
Мин. Рабочая температура, °С	-60	-60	-60	-60	-30	-40	-40
Стойкость к ультрафиолетовым лучам	++	++++	++++	++++	++	-	-
Коррозийная стойкость	+++	++++	+++++	+++++	+++++	+++	+++++
Устойчивость к появлению царапин, г	≥2000	≥3000	≥3600	≥3600	≥4500	≥2000	≥5500
Сопротивление выцветанию	умеренное	отличное	отличное	отличное	Очень хорошее	-	-

*Технические характеристики защитно-декоративных полимерных покрытий указаны в документах о качестве производителей металла.

Стандартные цветовые решения для сэндвич-панелей SMARTOPAN:

SMARTOPAN осуществляет под заказ производство и поставку сэндвич-панелей в любых цветовых решениях, не только в соответствии с классификацией RAL, но и покрытия Принтек.

Все цвета принято разделять на три группы: очень светлые, светлые и темные цвета. В следствии нагрева наружной металлической обшивки под воздействием солнечных лучей, особенно в летний период, отдельные светлые цвета и все темные цвета подвержены термическому расширению. Поэтому при выборе цвета панелей для внешних ограждающих конструкций необходимо учитывать возможную деформацию панелей, из-за разности температур наружной и внутренней поверхности металлических обшивок. Рекомендуем за консультацией обращаться к менеджерам компании.

Пример разделения цветов обшивок по группам:

Группа I		Группа II		Группа III
RAL	C°	RAL	C°	RAL	C°
9002	54	1001	57	2002	67
9003	54	1002	57	6010	67
9010	52	7038	57	8025	68
9001	53	9006	57	8004	69
1013	54	1007	59	5007	69
1015	54	1024	59	6001	70
1018	54	2003	60	3000	70
1016	55	6021	60	6002	71
7035	55	1020	61	3002	71
6019	55	7001	61	6003	71
		2000	61	3009	71
		6018	61	5009	71
		7002	61	7015	71
		6011	61	5010	75
		5012	61	5005	78
		2004	61	8016	78
		1006	61	6005	78
		8023	61	6008	79
		7004	61	5013	80
				6020	75
				9005	80
				7024	80
